IGBT模块动静态测试自动化产线

工作站

模块上料工站

加热工站

高温绝缘测试工站

高温静态测试工站

高温动态测试工站

冷却工站

常温静态测试工站

弧度测试工站

模块下料工站

IGBT模块动静态测试自动化产线

典型特点

根据工艺定制化设备生产流程，同时可整合多款测试设备共线生产

与自动化产线深度融合，并上传生产数据至MES

不同产品测试上线，可通过更改测试工装，实现多款产品的测试切换

10分钟内可加热到150℃及以上

风冷+水冷，实现对模块快速降温

适用产品：HPD、Econo等产品

IGBT模块动静态测试自动化产线

规格参数

设备尺寸（L×W×H）   19500x4000x2000（mm)

设备重量单机台         1200KG

重复定位精度           ≤±0.02mm

装配精度               ＜±0.05mm

温度                   150±3℃

产品上下料方式         Magazine、托盘

物料转运方式           人工小车、AGV、输送线

物料放置载体           托盘、Tray、Magazine

夹取方式               电动夹爪

轨道高度               950±20mm（可定制）

加热平台               自动加热并温度控制

产品上料或下料时间     6s/pcs

冷却平台               水冷+风冷

弧度检测               方式线扫激光

测量精度（在全量程下） ±0.02mm

线扫激光采样点数       1s内1000个点

Z方向重复性            0.5μm

工作电压/功率          220V/380V/25KW

Z方向线性度（+/-%ofMR）  0.01%

IGBT模块动静态测试自动化产线

系统原理图

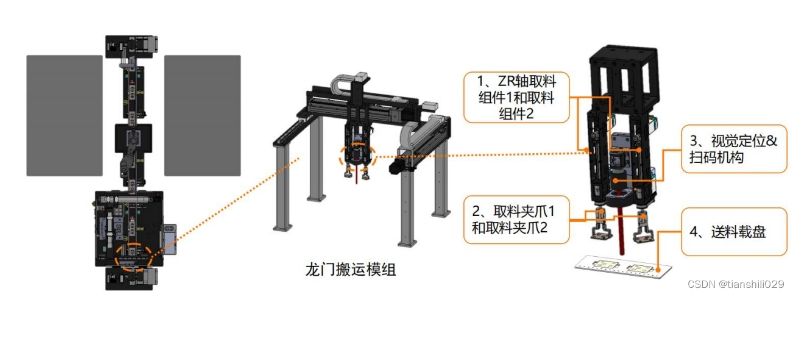

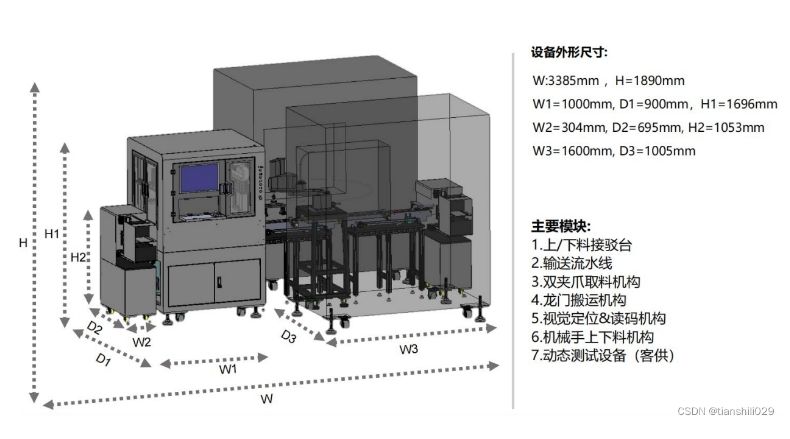

产线由上料机、模块动态测试设备（包含预加热系统、自动化传送系统、冷却系统、测试系统)、模块静态测试设备(包含独立的绝缘测试、静态测试、3D拱度测试及全尺寸测试部分)、下料机等组成。
