基础信息

开发背景：大功率IGBT和Diode模块j静态参数程控式设备

技术标准：IEC60747-2/GB/T4023-1997半导体器件分立器件和集成电路第2部分（整流二极管）

技术标准：IEC60747-9∶2007/GB/T29332-2012半导体器件分立器件第9部分（绝缘栅双极晶体管/IGBT）

应用领域：如电网、轨道机车、工业电机等、电动汽车。测试连接可以是“软连接线”也可是“自动化工装”，也可选配高低温单元

产品特点

用于大功率IGBT和Diode模块的静态直流参数测试。电压10KV,6.5KV,4.5KV,3.3KV；电流10KA,5KA,2400A,1600A

智能化、自动式操作基于“测试主机”“计算机程控系统”“气动工装”协调完成。DUT连接“气动工装”“软连接”均可

操作简单（点按钮，舱门开，手动将DUT放置夹具底座，再点击，夹具底座归舱，舱门关。点击按钮完成测试且数据自动保存）

编程简单（参考器件规格书在软件上编辑“测试程序”）

不同封装形式提供不同的定制“适配器”

可进行室温~200℃高温测试，此项目属于选配

测试结果自动保存为EXCEL文件

安全稳定（PLC对设备工作状态全程实时监控并与硬件进行互锁）

安全性，防爆，防触电，防烫伤，短路保护等多重保护措施，确保操作人员、设备、数据及样品安全

测试参数

IGEs∶栅极漏流

VGE(th)∶栅极发射极阈值电压

VCEsat∶集电极发射极饱和电压

VF∶二极管正向压降

ICEs∶集电极截止电流

VCES∶集电极击穿电压

电性配置

集电极电压（VCE）：标配：6500V

选配：10KV,6.5KV,4.5KV,3.3KV

集电极电流（ICE）：标配：1600A

选配：10KA,5KA,2400A,1600A

栅极电压（VGE）：40V（选配100V）

栅极电流（IGE）：10uA

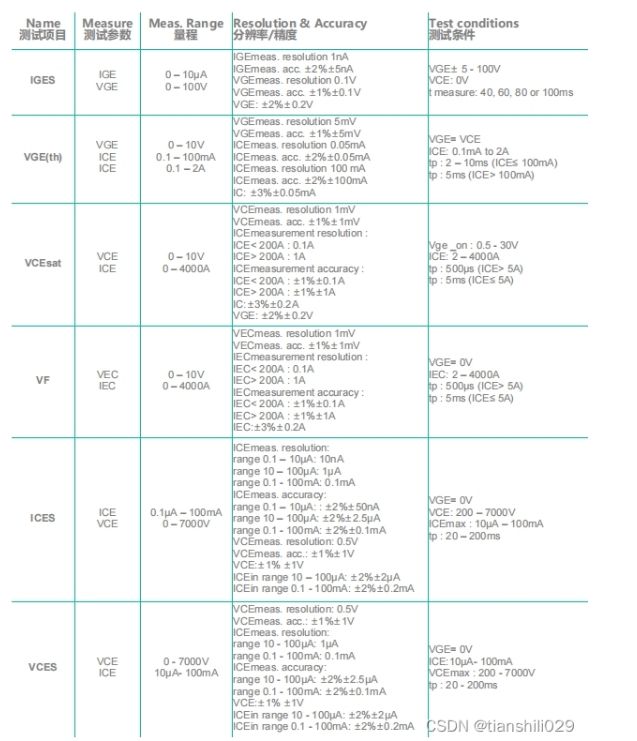

参数指标
