基础信息

测试各类三极管型的光电耦合器

1通道、10档位

源自飞思卡尔16位单片机编程

大容量EEPROM存储器可达1000种设置型号数

可编程的DUT恒流源和电压源

内置继电器矩阵自动切换信号通道

高压测试电流分辨率1uA，测试电压高达1400V

重复”回路”式测试解决了元件发热和间歇的问题

桌面台式单机，软件自校准功能

产品简述

ST-OC1400光耦参数测试仪是一款布局紧凑、功能全面、界面友好、操作简洁的单机测试仪器。专为各类光耦参数测试而设计开发，可测试各类单通道、双通道、多通道的模拟光耦，数字光耦，高速光耦，线性光耦等。测试参数包括“耐压BVCEO/BVECO”、“输入正向压降VF”、“输出端反向漏电流ICEO”、“反向漏电流IR”、“电流传输比CTR”、“输出导通压降 VCE(sat)"..….可测具体参数数值也可以进行筛选性测试，既合格/不合格（OK/NO)。

产品前面板设有“显示屏区域”“操作按键区域”“接口区域”。基于飞思卡尔16位单片机编程的操作程序包含测试程序编辑、程序调用、数据保存、功能类型等常规设置。10档位分档设计，耐压测试电压1400V/可扩展，测试正向压降和输出电流可达1A/可扩展。

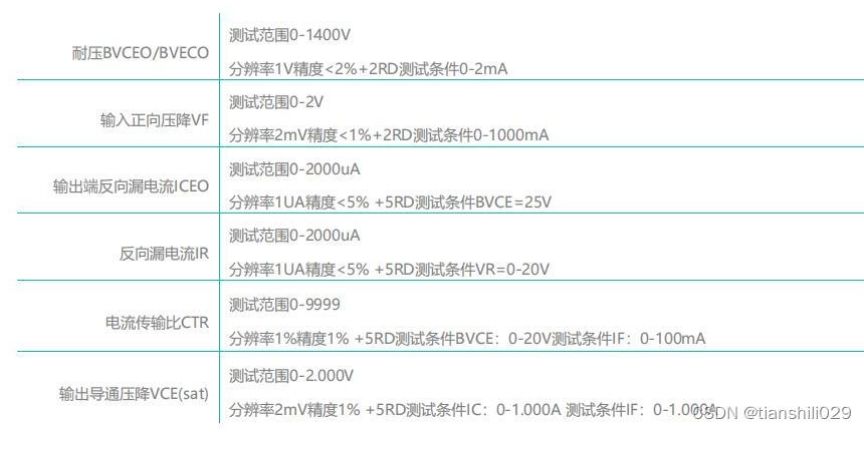

参数指标
